洗衣机触控按键解决方案


    洗衣机作为一个高湿,震动设备。常见的触摸按键可以分为四大类:电阻式, 电容式,表面声波感应按键,红外感应按键,目前的智能洗衣机大部分都是选用电容式触摸按键设计趋势。

基于电容式原理可以设计出具有按钮、滑块、滚轮或近距离传感器的人机界面,同时可配合不同厚度的塑料、玻璃和亚克力材料来实现触摸设计。

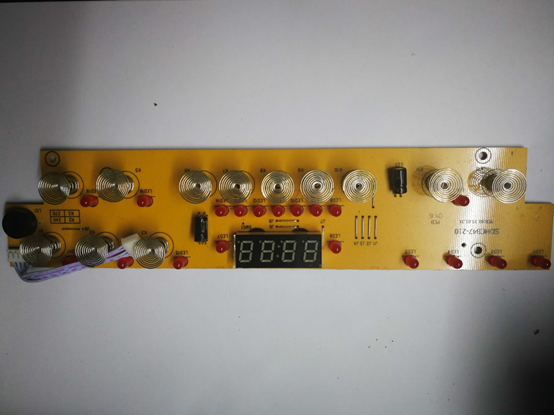

在洗衣机中应用金属弹簧感应器,PCB 的位置就可以远离覆盖层,并能在震动强烈或温度急剧变化的工作条件下实现可靠的触控功能。



此外,弹簧还可提供背光照明、融合机械和电容按钮等其它功能。用弹簧作为触控感应的方式能在洗衣机产品内部使用 LED 实现前面板两种类型的背光照明:



一、LED 安装在板的上部可提供扩散的背光效果,



二、LED 安装在板的下部则能将光通过开口向上射出,实现聚光效果。

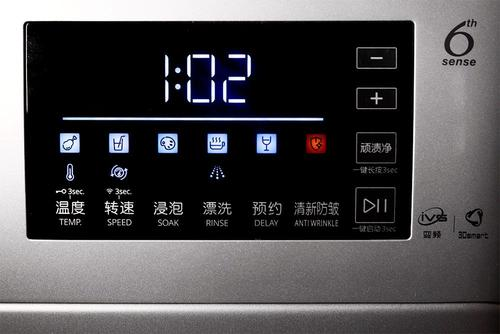

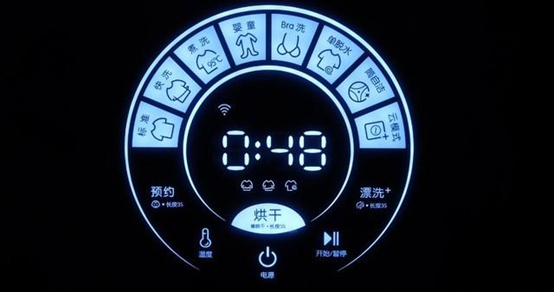

大范围的散射光适用于前面板图标的背光设计,而较窄的聚光适用于状态指示灯的设计。双色 LED 非常适用于许多既需要背光又需要按钮状态指示的应用。

贝特莱的Touch key洗衣机解决方案,集成度高,外围元件少,相比传统的按键成本大幅减少,按键次数可达10万次以上,传统机械按键通常仅有约5万次。

在工程设计方面,强大易用的软件,芯片支持端口映射,每一个按键的灵敏度可单独调整,用一颗芯片可同时实现多个触摸式按键和触摸式滚动条的功能。

洗衣机上采用电容触摸按键,要面临三个大的技术挑战:一是防潮、二是抗干扰、三是抗震。防潮是指要防止水和潮湿空气对电容的影响产生误操作;抗干扰是指防止其它家电的射频对电容触摸按键的干扰,尤其是手机,有时一个来电就会改变电容触摸按键的程序,我们的软件针对洗衣机的工况进行了针对性的优化设计。
